[전기기사 필기] 4단자망(ABCD) 기출, 펜 없이 눈으로 푸는 법 (실전 10초 컷)

🕵️‍♂️ 준비됐어? 이제 눈으로 사냥할 시간이야!

형이야. 지난번 이론 편에서 행렬 다 갖다 버리고 딱 2개만 기억하라고 했지?
(혹시 까먹었으면 빨리 보고 와. 3초 복습 클릭!)

"에이 형, 진짜 그걸로 문제가 풀려요?" 의심하는 거 다 안다.
그래서 준비했어. 실제 기출문제를 가져와서 네가 배운 그 유치한(?) 방법으로 얼마나 쉽게 답이 나오는지 보여줄게.
펜 내려놔. 오늘은 진짜 눈으로만 푸는 거야. 👀

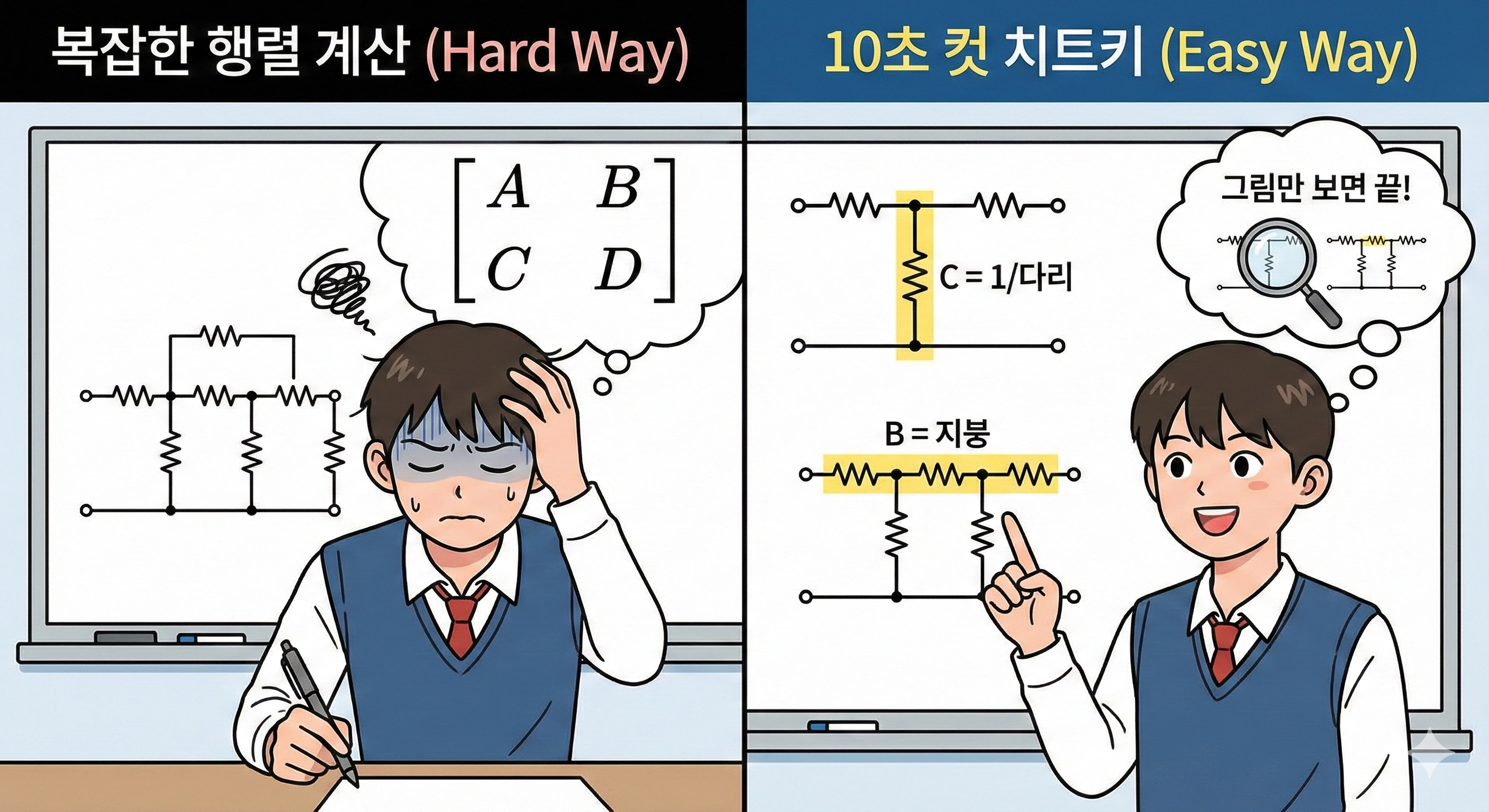

⚡️ 들어가기 전 3초 복습! (치트키 장전)

① T자 모양? → C = 1 / 가운데 다리 (뒤집기!)

② 파이(π) 모양? → B = 지붕값 그대로! (훔치기!)

🎯 문제 1. "T자네? 다리 잡아 뒤집어!" (난이도: 하)

Q. 그림과 같은 T형 회로의 4단자 정수 중 C의 값은?

(그림 설명: 양팔에 각각 2Ω, 3Ω이 있고, 가운데 다리에 4Ω이 있는 T자 회로)

① 4     ② 1/4     ③ 3/2     ④ 5/4

⚡️ 형의 3초 풀이 (치트키 ①번 적용)

1. 무슨 모양이야? T자 모양이지?
2. 문제에서 뭘 구하래? C를 구하래. (앗싸! 제일 쉬운 거다.)
3. T형에서 C는 뭐다? "가운데 다리를 뒤집어라!"
4. 그림에서 가운데 다리(기둥) 숫자가 몇이야? 4Ω이지?
5. 4를 뒤집으면? 1/4. 끝.

👉 정답: ②번 1/4

(양팔에 있는 2Ω, 3Ω은 쳐다도 보지 마. 함정이야!)

🎯 문제 2. "파이네? 지붕만 훔쳐와!" (난이도: 하)

Q. 그림과 같은 π형 회로의 4단자 정수 행렬에서 B의 값은?

(그림 설명: 양쪽 다리에 각각 5Ω, 5Ω이 있고, 맨 위 지붕에 10Ω이 있는 π자 회로)

① 10     ② 1/10     ③ 5     ④ 2

⚡️ 형의 3초 풀이 (치트키 ②번 적용)

1. 무슨 모양이야? 다리 두 개에 지붕 덮인 파이(π) 모양이지?
2. 문제에서 뭘 구하래? 행렬 어쩌고 하는데 결국 B를 찾으래.
3. 파이형에서 B는 뭐다? "지붕 값 그대로 훔쳐와라!"
4. 그림에서 맨 위에 있는 지붕 숫자가 몇이야? 10Ω이지?
5. 그럼 B는 그냥 10이야. 계산 안 해.

👉 정답: ①번 10

(다리에 있는 5Ω 두 개는 장식이야. 신경 꺼!)

🎯 문제 3. "데칼코마니 + 치트키 조합!" (난이도: 중)

Q. 그림과 같은 좌우 대칭인 T형 회로의 4단자 정수 A와 C의 값은?

(그림 설명: 양팔이 둘 다 2Ω이고, 가운데 다리가 2Ω인 T자 회로)

① A=1, C=2    ② A=2, C=1/2    ③ A=3, C=2    ④ A=2, C=2

⚡️ 형의 5초 풀이 (치트키 조합)

1. 일단 무슨 모양? T자 모양이다.
2. 제일 쉬운 C부터 구하자. 가운데 다리가 몇이야? 2Ω이네.
3. 그럼 C는 다리 뒤집은 거니까 1/2이다.
4. 보기 봐봐. C가 1/2인 거 몇 번이야? ②번 밖에 없네?
5. 게임 끝. A는 구할 필요도 없이 답은 2번이야.

👉 정답: ②번 (C만 구해도 답이 나옴!)

(참고: 좌우 팔이 2Ω으로 똑같지? 그래서 A랑 D값도 똑같이 나와. 이게 데칼코마니 팁!)

🏁 봤지? 행렬 몰라도 쌉가능!

"어때? 진짜 펜 한 번 안 쓰고 눈으로만 다 풀었지?
시험장 가서도 쫄지 마. 복잡한 행렬 계산 문제보다
이렇게 그림 보고 숫자 하나(C 아니면 B) 찾아서 보기 걸러내는 문제가 훨씬 많이 나와.
이것만 주워 먹어도 과락은 남의 이야기야.

자, 이제 정말 마지막이다. 회로이론의 끝판왕!
[4순위: 직류 & 3상 회로] 핵심만 딱 정리하고 졸업하자."
