[전기기사 필기] "미분 적분 몰라도 돼" 라플라스 변환, 3초 만에 답 찾는 비법 (8문제 출제)

🕵️‍♂️ 수학 때문에 전기 포기하게? 형만 믿어!

형이야. 지난번 교류 전력 삼대장(맥주, 삼각형, 콘덴서) 무사히 졸업했지?
이제 진짜가 나타났다. 회로이론에서 두 번째로 많이 나오는 [라플라스와 전달함수]야. 무려 8문제나 쏟아져.

책 펴니까 미분, 적분 지렁이 기호(∫, dt) 나오고 난리 났지? 덮고 싶지?
딱 말해줄게. 우리는 수학자 될 거 아니야. 답만 맞히면 돼.
이건 수학이 아니라, 그냥 t(시간)나라 말을 s(주파수)나라 말로 바꾸는 '번역 게임'이라고 생각해. 오늘 그 번역기 돌리는 법 알려준다. 📡

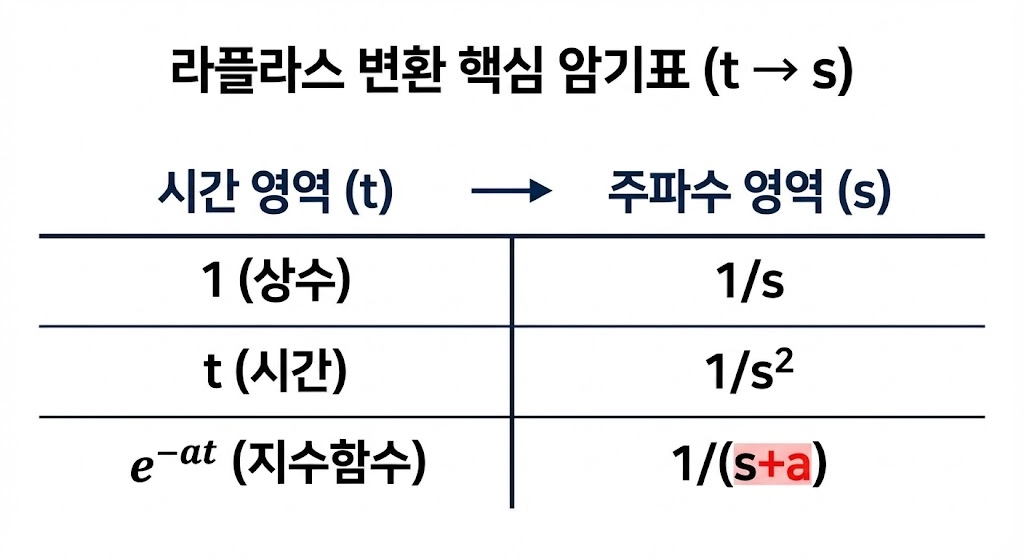

1. 라플라스 번역기: "딱 3개만 외워!"

복잡한 공식 다 필요 없어. 시험장 가면 90%는 이 3개 안에서 나와.
왼쪽(문제)을 보고 오른쪽(답)을 찍는 '그림 맞추기'만 하면 돼.

▲ 폰 배경화면 해놓고 숨 쉬듯이 봐라 (필수 암기!)

⚡️ 형의 1초 암기 팁

• 숫자만 있다 (1)? → 무조건 1/s (s로 나눠!)
• 시간 t가 보인다? → s가 두 개 필요해. 1/s²
• 지수 e^(-at)가 보인다? → 1/(s+a)
  (★핵심: t 옆에 붙은 부호가 반대로 바뀐다! 마이너스면 플러스로!)

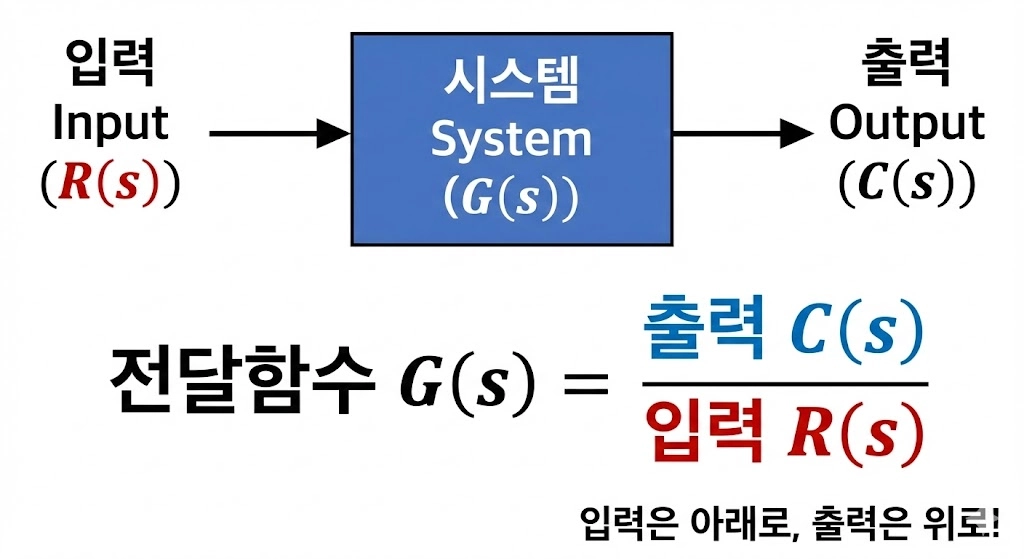

2. 전달함수 G(s): "가성비를 따져라!"

'전달함수'라는 말에 쫄지 마. 그냥 "입력 대비 출력이 얼마나 나오냐?" 따지는 가성비 공식이야.

🔥 전달함수 절대 공식

G(s) = 출력(Output) / 입력(Input)

"주인공(출력)은 위로 가고, 받쳐주는 놈(입력)은 아래로 간다."

📝 회로 문제 10초 컷 팁:
R-L-C 회로 주고 전달함수 구하라고 하면?
고민하지 말고 "전체 임피던스(Z) 분의 내꺼(출력) 임피던스" 하면 끝! (전압분배랑 똑같아)

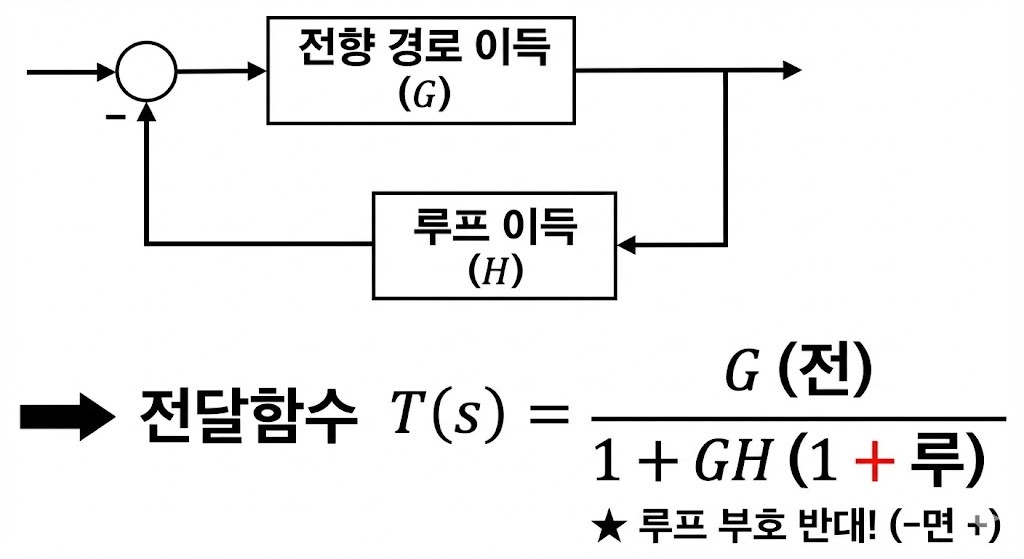

3. 블록선도: "전 / 1 + 루" (이건 국룰!)

회로를 네모 박스랑 화살표로 그린 걸 블록선도라고 해.
복잡하게 꼬인 화살표들을 하나의 박스로 퉁치는 마법의 공식이 있어. 이건 무조건 나와.

🔥 블록선도 10초 컷 주문

전 (앞으로 가는 놈)
───────────────
1 ∓ 후 (돌아오는 놈)

🚨 함정 주의: 분모 부호는 루프랑 "반대"다! (+면 -, -면 +

🔥 블록선도 10초 컷: "청개구리 법칙"

시험 문제 그림에서 [돌아오는 화살표 옆 부호]만 딱 봐.
그리고 공식에는 무조건 반대 부호를 넣는 거야! 🐸

CASE 1. 그림에 빼기(-)가 보이면? (90% 출제)

(그림에 -가 있으니까, 우리는 청개구리처럼 +를 쓴다!)

전
────────
1 + 루

CASE 2. 그림에 더하기(+)가 보이면? (어쩌다 출제)

(그림에 +가 있으니까, 우리는 청개구리처럼 -를 쓴다!)

전
────────
1 - 루

💡 한 줄 요약: "그림에 보이는 부호랑 무조건 반대로 써라!"

💡 딱 한 줄 요약:

"그림에 보이는 부호랑 무조건 반대로 쓴다!" (끝)

🏁 2위(8문제) 이론 장착 완료!

"어때? 수학 때문에 쫄았는데 막상 까보니까 별거 아니지?
① 번역기(표) ② 입출력 가성비 ③ 전일루(청개구리)
이 3가지만 알면 이론은 완벽해.

이제 이 치트키를 가지고 실제 기출문제를 잡으러 가자.
형이 10초 만에 답 골라내는 법 바로 보여줄게. 따라와!"

🚀 다음 글: 라플라스&전달함수 실전 기출 뽀개기

(배운 거 바로 써먹으러 가기!)
