🎭 가면을 벗겨라! "너 블록선도 맞지?"

형이야. 블록선도 이제 마스터했지?
그런데 시험에 가끔 네모 상자(블록)는 없고, 점이랑 선만 쭉쭉 그어놓은 그림이 나와.
이걸 '신호흐름선도'라고 부르는데, 이름에 쫄지 마.

이거 그냥 블록선도랑 쌍둥이야. 옷만 다르게 입은 거지.
오늘 형이 이 녀석의 정체를 낱낱이 밝혀줄게. 😎

⚡️ 형의 1:1 매칭 통역기

용어만 살짝 다를 뿐, 역할은 똑같아.

• 🟦 블록선도 (레고 조립) ↔️ 🟢 신호흐름선도 (선 그리기)
• ① 화살표, 합산점(⊕) = 마디 (Node) (동그란 점)
• ② 네모 블록 [ G ] = 가지 (Branch) (화살표 달린 선)
• ③ 입력 R, 출력 C = 입력 마디, 출력 마디

"블록 대신에 선(가지) 위에다가 값을 적는다고 생각하면 돼!"

🐸 청개구리 공식, 여기서도 유효!

신호흐름선도에서도 똑같이 찾으면 돼.

"찾아서 공식에 넣으면 끝! (부호 조심, 청개구리!)"

🏁 이름에 속지 마, 그냥 거저먹는 거야!

"어때? 둘이 쌍둥이라는 거 이제 알겠지?
시험에 신호흐름선도 나오면 '아싸, 블록선도네!' 하고 풀면 돼.
새로 외울 공식? 하나도 없어.

이론은 이게 다야. 너무 쉽지?
다음 시간에 실제 기출문제를 가지고,
이 그림이 얼마나 허무하게 풀리는지 직접 확인시켜 줄게. 따라와! 👇"

😈 보스 몬스터 등장? "루프가 너무 많아요!"

형이야. 지난번 기본 문제들은 눈 감고도 풀었지?
그런데 시험장 가면 가끔 이런 놈들이 튀어나와.
"가는 길도 여러 개고, 뱅글 도는 루프도 막 두세 개씩 있는 복잡한 그림!"

전공책에서는 이걸 풀려면 '메이슨의 정리'라는 걸 써야 한다면서
"델타 = 1 - (루프 합) + (비접촉 루프 곱의 합)..." 같은 외계어를 늘어놓지.
다 갖다 버려. 형이 오늘 그 복잡한 공식을 딱 한 줄로 압축해 줄게. 😎

⚡️ 복잡할 땐? "다 더해서 합체해라!"

기본 공식의 업그레이드 버전이야. 쫄지 마, '더하기'만 할 줄 알면 돼.

"분자엔 앞으로 가는 길 다 더하고,
분모는 1에서 뱅글 도는 길 다 더한 걸 빼면(청개구리!) 돼."

🎯 기출문제 단골 패턴

"앞으로 가는 길(G)은 하나인데, 뒤로 돌아오는 루프(H1, H2...)가 여러 개인 경우"

이럴 땐 공식이 더 쉬워져.

"그냥 분모에다가 돌아오는 놈들 다 더해주면 끝!"
(※ 단, 모두 부귀환(-)일 때! 시험은 99% 부귀환이야.)

[상황극]

• 앞으로 직진하는 길에 A가 있다.
• 뒤로 돌아오는 루프가 두 개 있는데, 하나는 B를 거치고, 다른 하나는 C를 거친다.
• 둘 다 마이너스(-) 쪽으로 들어온다. (부귀환)

🏁 블록선도 완전 정복!

"이제 어떤 블록선도가 나와도 쫄 필요 없어.
기본은 G / (1+GH),
복잡하면 분모에 루프 다 더하기! 이것만 기억해.

다음 시간에는 블록선도의 쌍둥이 동생인 '신호흐름선도'를 볼 거야.
그림만 다르고 푸는 법은 100% 똑같아.
그냥 거저먹는 단원이니까 가벼운 마음으로 따라와! 👇"

🕵️‍♂️ 준비됐어? 이제 눈으로 사냥할 시간이야!

형이야. 지난 시간에 제어공학 첫 단추, 블록선도 기본 공식 배웠지?
"에이, 진짜 저렇게 쉬운 게 시험에 나와요?" 의심하는 눈초리 다 보인다. 👀

그래서 형이 실제 기출문제를 들고 왔어.
우리가 배운 그 '청개구리 공식' 하나로 문제가 얼마나 허무하게 풀리는지 직접 보여줄게.
펜 내려놔. 오늘은 진짜 눈으로만 푸는 거야. 출발!

⚡️ 문제 풀기 전 3초 복습! (치트키 장전)

Q. 다음 블록선도의 전체 전달함수 C(s)/R(s)는?

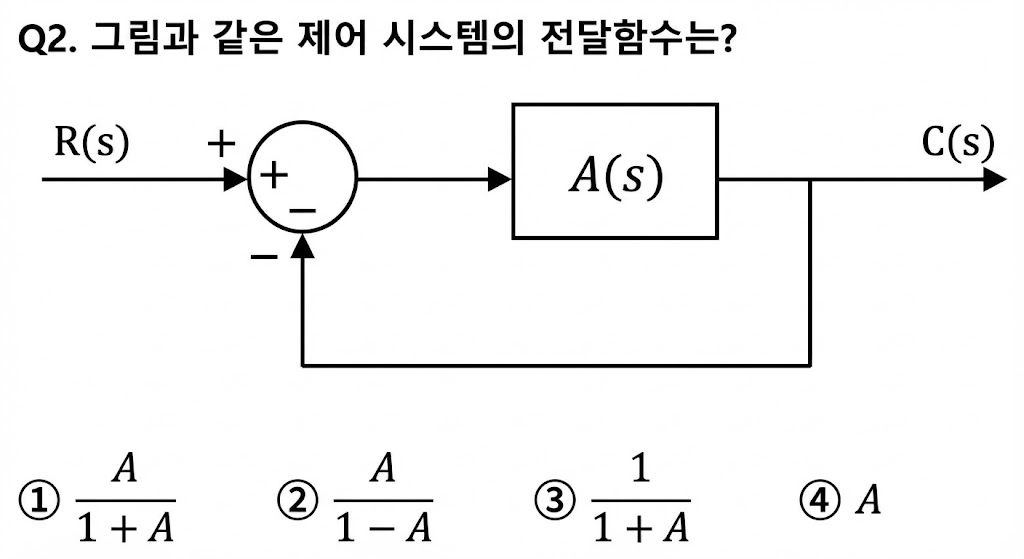

Q. 그림과 같은 제어 시스템의 전달함수는?

🏁 봤지? 제어공학 진짜 별거 아니라니까!

"어때? 진짜 펜 한 번 안 쓰고 눈으로만 다 풀었지?
시험장 가서도 이 기본 문제들은 절대 틀리면 안 돼.
그냥 '가는 놈' 분자에 놓고, '도는 놈' 찾아서 1에다가 더해주면 끝이야.

그런데 가끔... 길이 여러 개거나 루프가 겹쳐있는 복잡한 놈들이 나와.
'메이슨의 정리'라고 하는 끝판왕인데,
다음 시간에 이것도 쉽게 푸는 형만의 요령을 알려줄게.
조금만 더 레벨업 해보자! 클릭! 👇"

(여기까지 정복하면 블록선도는 하산해도 좋다!)

🚀 제어공학 첫 번째 관문: "어? 이거 아는 건데?"

형이야. 드디어 제어공학 첫 시간이다.
책 펴보면 막 네모 상자(블록)랑 화살표가 엉켜있어서 어지럽지?
"와... 회로이론보다 더 복잡한 거 아냐?" 하고 쫄았을 수도 있어.

근데 장담할게. 이거 회로이론 때 배운 거 재탕이야.
우리가 이미 마스터한 '그 공식' 하나면 게임 끝난다. 😎

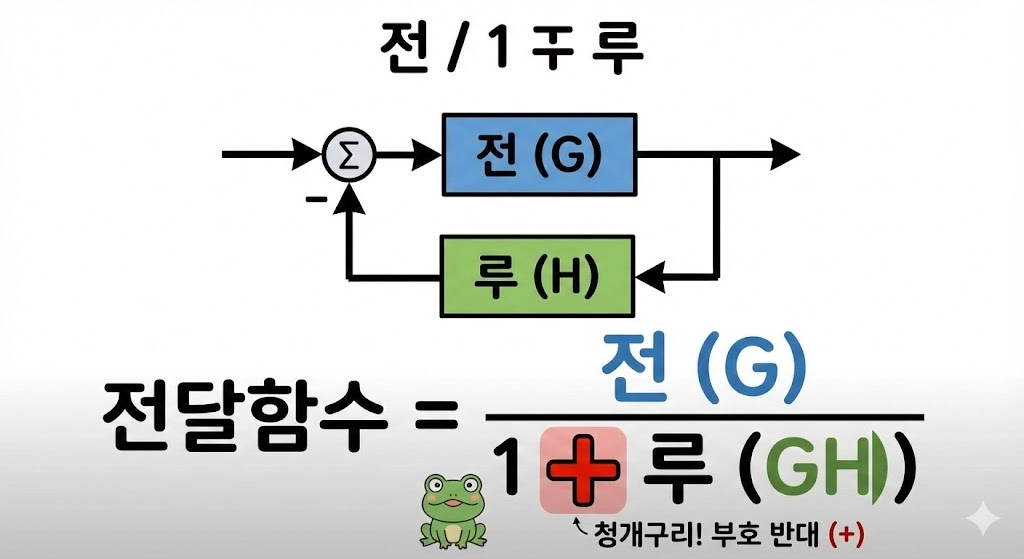

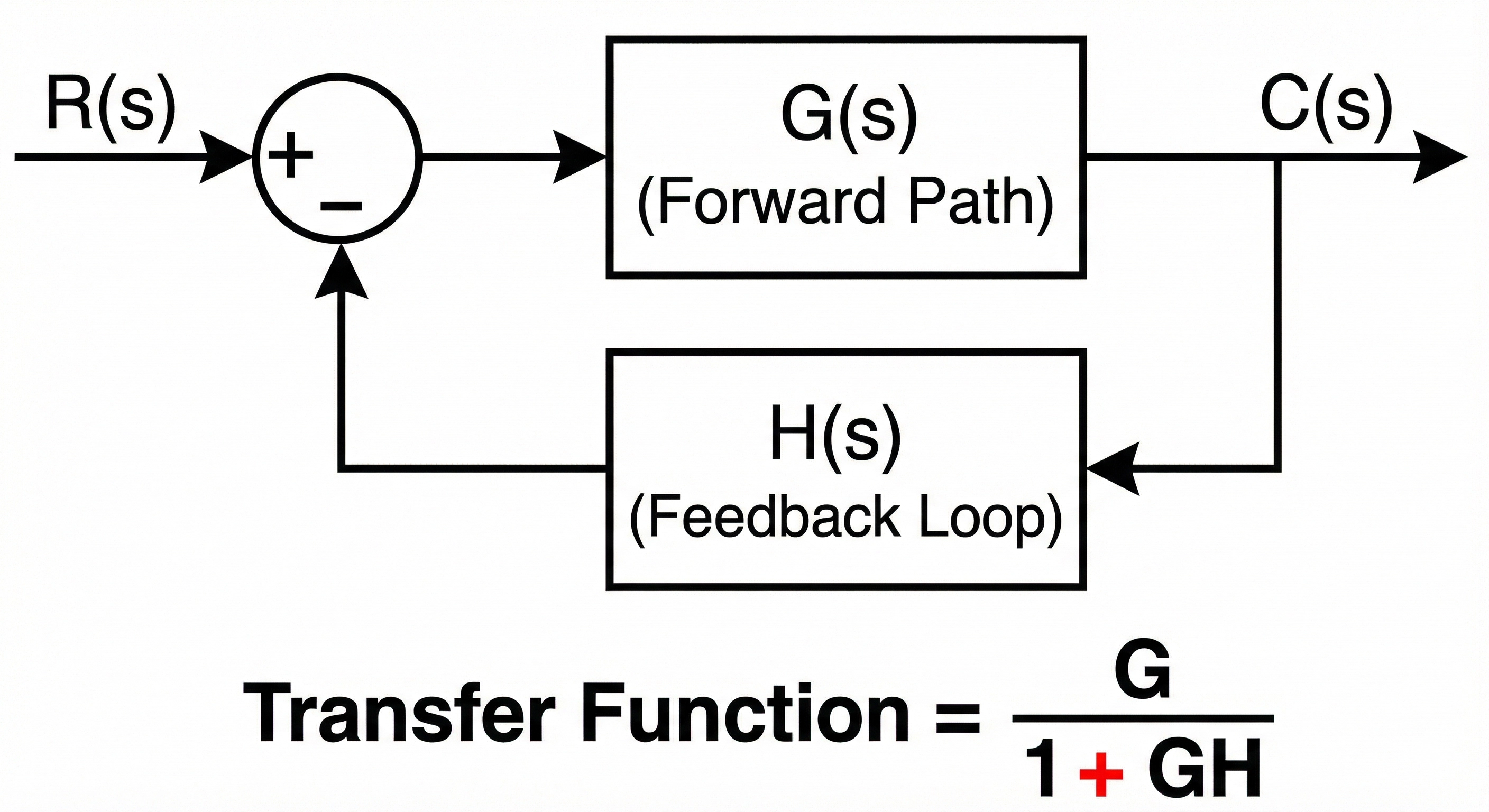

🐸 전설의 귀환: "청개구리 공식"

회로이론에서 전달함수 구할 때 썼던 그 녀석! 제어공학에서 또 쓴다.

"핵심은 분모! 부귀환(-)이면 더하기(+)가 된다! (청개구리!)"

⚡️ 형의 3초 풀이 (따라 해봐!)

1. 가는 길(전) 찾기: 입력(R)에서 출력(C)까지 직진! 뭐 있어? → G 하나 있네. (분자 당첨!)
2. 도는 길(루) 찾기: 출력에서 삥 돌아서 다시 앞으로 오는 길! 뭐 있어? → G랑 H를 거쳐오네. 곱하면 GH. (루프 당첨!)
3. 부호 확인(청개구리): 돌아오는 화살표가 어디로 들어가? 마이너스(-) 쪽이지? 그럼 분모는 플러스(+)가 된다!
4. 합체: 전달함수 = G / (1 + GH) 끝.

🚀 어때? 제어공학 별거 아니지?

"솔직히 회로이론보다 쉽지?
그냥 그림에서 '가는 놈', '도는 놈' 찾아서 공식에 넣으면 땡이야.
이게 제어공학에서 가장 많이 나오는 문제 유형 중 하나라고.

이제 자신감 좀 생겼지? 그럼 바로 실전 문제로 들어가 보자.
기출문제들이 얼마나 허무하게 풀리는지 보여줄게. 드루와! 👊"

🎉 환영한다! '점수 꿀단지' 제어공학의 세계로!

형이야. 그동안 회로이론이라는 거대한 산을 넘느라 정말 고생 많았어.
이제 그 옆에 있는, 조금 더 만만하고 달콤한 산인 [제어공학]을 오를 차례야.

많은 수포자들이 '제어'라는 단어만 듣고 겁을 먹는데, 진실을 알려줄게.
"제어공학은 회로이론보다 훨씬 쉽고, 점수 따기도 좋다."

왜 그런지, 어디서 문제가 나오는지 오늘 딱 정해줄게. 지도부터 보고 가자! 🗺️

• ① 패턴이 고정되어 있다: 회로이론처럼 응용해서 꼬아내는 문제가 거의 없어.
• ② 공식 대입 게임이다: 복잡한 미분/적분? 몰라도 돼. 최종 공식에 숫자만 넣으면 답이 나와.
• ③ '찍기'가 통한다: 안정도 판별 같은 건 그냥 빙고 게임하듯이 칸만 채우면 돼.

"한마디로, '성실하게 공식 외운 사람'에게 점수를 주는 착한 과목이야."

🚀 준비됐지? 이제 점수 쓸어담으러 가자!

"어때? 지도를 보니까 생각보다 별거 아니지?
회로이론에서 살아남은 너라면, 제어공학은 식은 죽 먹기야.

다음 글부터 본격적으로 [1단계: 블록선도]부터 시작한다.
회로이론 때 썼던 '청개구리' 다시 데려올 테니까 기대해!"

⚡️ 시험장 필살기! 회로이론 치트키 요약 ⚡️

"긴말 필요 없다. 시험 직전엔 이것만 봐라!
수학 없이 답 찍는 형의 마지막 비법 전수."

🥇 1순위: 교류 (피타고라스의 마법)

🥈 2순위: 라플라스 (번역기와 청개구리)

🥉 3순위: 4단자망 (그림 맞추기 게임)

🏅 4순위: 직류 & 3상 (기초와 루트3)

👊 형이 장담한다. 이것만 알면 과락 없다!

"시험장 들어가기 직전에 이 페이지만 쓱 훑어보고 들어가.
어려운 계산 문제? 버려도 돼. 우리가 배운 이 치트키 문제만 다 주워 먹어도 합격이다.
쫄지 말고, 자신감 있게 찍고 와! 화이팅!"

🎓 드디어 마지막! 회로이론 졸업을 축하한다!

형이야. 여기까지 오느라 진짜 고생 많았다.
교류부터 시작해서 라플라스, 4단자망까지... 수포자에게는 에베레스트 같았던 산들을 다 넘었어.
이제 마지막 보너스 스테이지, [직류 & 3상 회로] 기출문제만 풀면 끝이다.
지난 이론 편에서 배운 기초 치트키로 얼마나 쉽게 풀리는지 확인하고, 당당하게 졸업장 받아 가자! 🏆

⚡️ 졸업시험 전 3초 복습! (이것만 알면 됨)

Q. 6Ω과 3Ω의 저항이 병렬로 연결되었을 때의 합성저항은 몇 Ω인가?

Q. 대칭 3상 Y결선 부하에서 상전압이 100V일 때, 선간전압은 약 몇 V인가?

Q. 대칭 3상 Δ(델타)결선 부하에 흐르는 상전류가 10A일 때, 선전류는 약 몇 A인가?

🎉 회로이론(20문제) 완전 정복! 🎉

"축하한다! 이걸로 회로이론의 모든 핵심 과정을 마쳤어.

1위 교류, 2위 라플라스, 3위 4단자망, 4위 직류&3상까지.
우리가 배운 '치트키'들만 시험장에서 기억해내도
과락(8개 미만)은 절대 나올 수가 없고, 12개 이상 합격권도 충분해.

수학 때문에 포기하려던 너, 끝까지 따라오느라 정말 고생했다.
이제 너는 '수포자'가 아니라 '예비 전기기사'야!
자신감 갖고 시험장 들어가서 다 부셔버리고 와!"

(여기까지 온 너, 진짜 대단해! 다음 과목도 형만 믿고 따라와! 🦊)

🎉 축하한다! 드디어 마지막 보너스 스테이지야!

형이야. 그동안 어려운 교류, 라플라스, 행렬까지 다 해치우느라 고생했다.
이제 진짜 마지막이야. [출제 빈도 4위: 직류 & 3상 회로] 파트인데, 여기는 그냥 점수 주려고 만든 곳이야.

"에이, 그래도 어렵겠지..." 하고 쫄지 마.
중학교 때 배운 옴의 법칙이랑, 숫자 딱 하나 '루트3 (√3)'만 기억하면 돼.
마지막까지 긴장 풀지 말고, 유종의 미를 거두러 가자! 👉

🔥 전기 불변의 법칙: 옴의 법칙

V = I × R

"전압(V)은 전류(I)랑 저항(R)을 곱한 거다."

(이거 모르면 전기기사 시험장 입장 불가!)

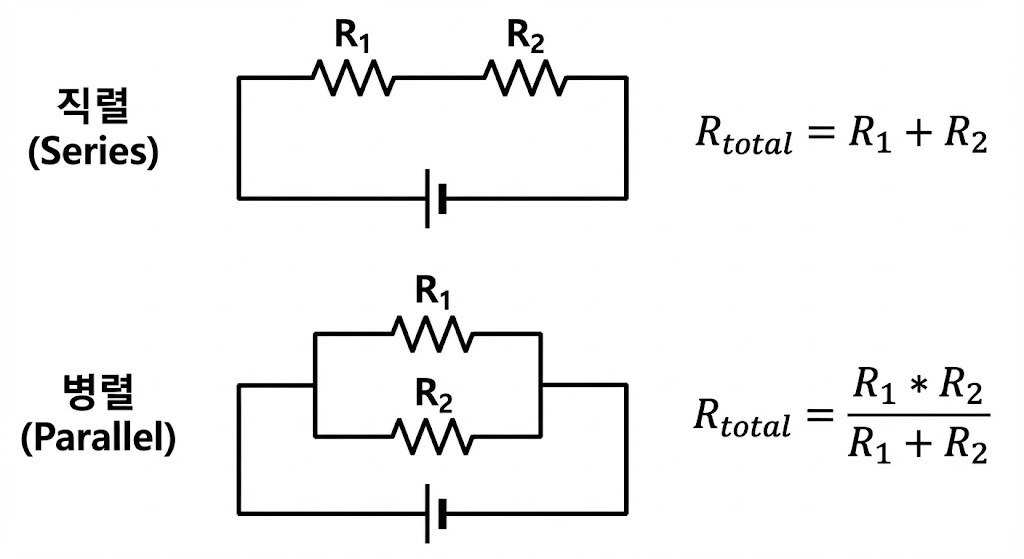

• 직렬 (길이 하나): 그냥 다 더해. (R = R1 + R2)
• 병렬 (길이 두 갈래): "더분의 곱"을 기억해. (R = (R1×R2) / (R1+R2) )

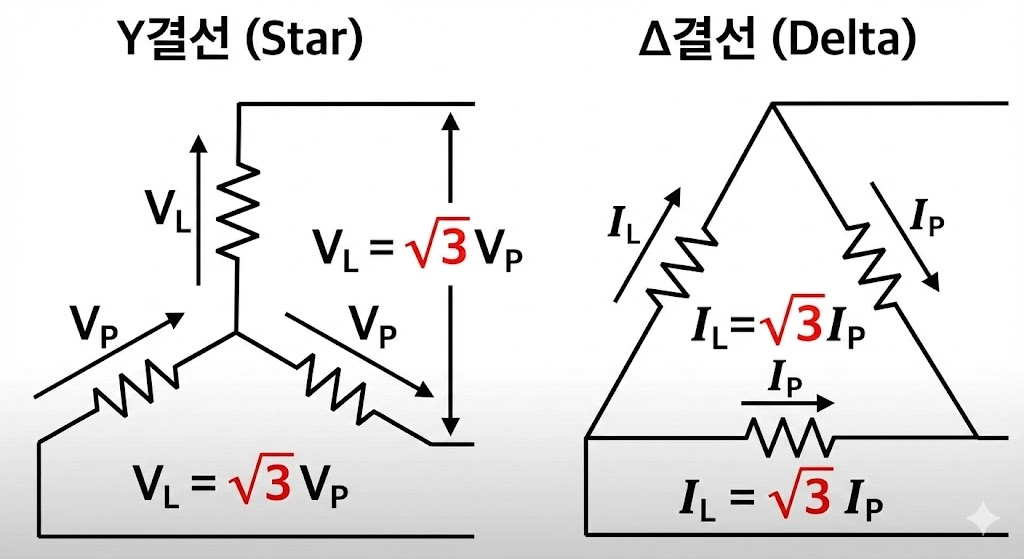

🔥 3상 회로 10초 암기 치트키

💡 형의 암기 팁: "와이(Y) 전압 뻥튀기, 델타(Δ) 전류 뻥튀기"

🏁 회로이론 전 과정 이론 마스터!

"어때? 마지막까지 오니까 별거 아니지?
① 직류는 V=IR이랑 합성저항(더분의 곱)
② 3상은 Y전압 √3배, 델타전류 √3배

이것만 알면 회로이론에서 더 이상 공부할 건 없어.
이제 마지막으로 이 기초 지식들을 가지고 실제 시험 문제를 어떻게 푸는지 확인하러 가자.
다음 글에서 유종의 미를 거두는 거야! 클릭!"

(여기만 넘으면 회로이론 졸업! 고생했다!)

🕵️‍♂️ 행렬? 그거 먹는 건가요? 우린 그림만 본다!

형이야. 지난번 라플라스까지는 어찌어찌 왔는데, 이번 [4단자망] 책 펴보고 기절할 뻔했지?
괄호 안에 ABCD 들어있는 '행렬'... 이거 나오는 순간 책 덮는 사람 많은 거 알아.

솔직히 말할게. 우리 이거 수학으로 못 풀어. 풀 필요도 없고.
우리는 그냥 "숨은그림찾기" 하듯이 그림에서 숫자 하나만 딱 찾아서 답 고를 거야.
진짜 아무것도 몰라도 돼. 형이 시키는 대로 딱 한 놈만 찍어. 👉

⚡️ 오늘 형의 작전: "한 놈만 팬다"

A, B, C, D 네 개를 다 구하려고 하니까 머리 터지는 거야.
우리는 가장 구하기 쉬운 딱 하나만 노린다.

• ① T자 모양이 나오면? → 무조건 'C'만 찾는다.
• ② 파이(π) 모양이 나오면? → 무조건 'B'만 찾는다.

(이것만 해도 보기 4개 중에 2~3개는 날아간다. 진짜야!)

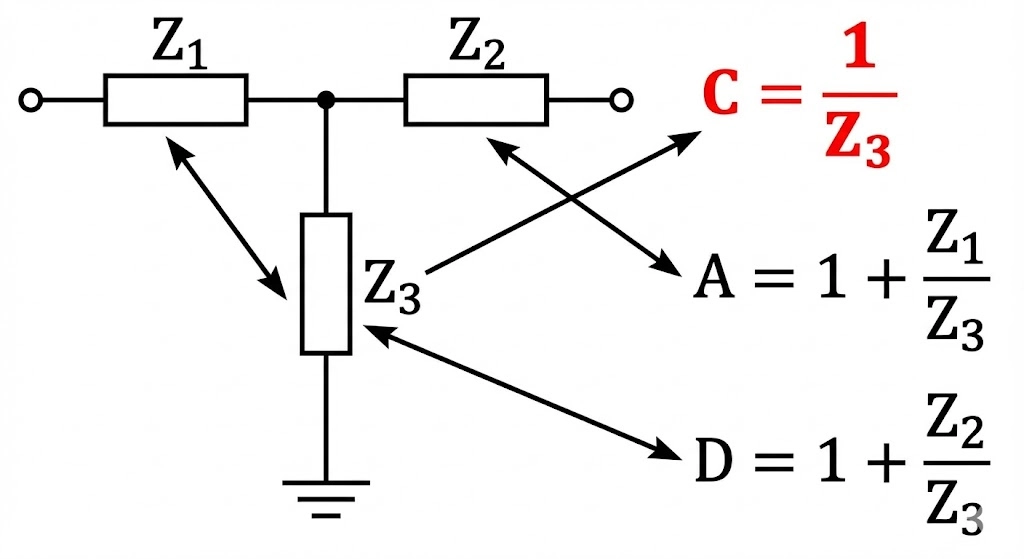

🔥 T형 필살기: C 구하는 법

"가운데 다리 숫자를 분모에 넣으면 끝!"
(예: 가운데 다리가 5옴이다? 그럼 C는 1/5 이야. 쉽지?)

(나머지는 나중에 문제 풀 때 알려줄게. 지금은 C만 기억해!)

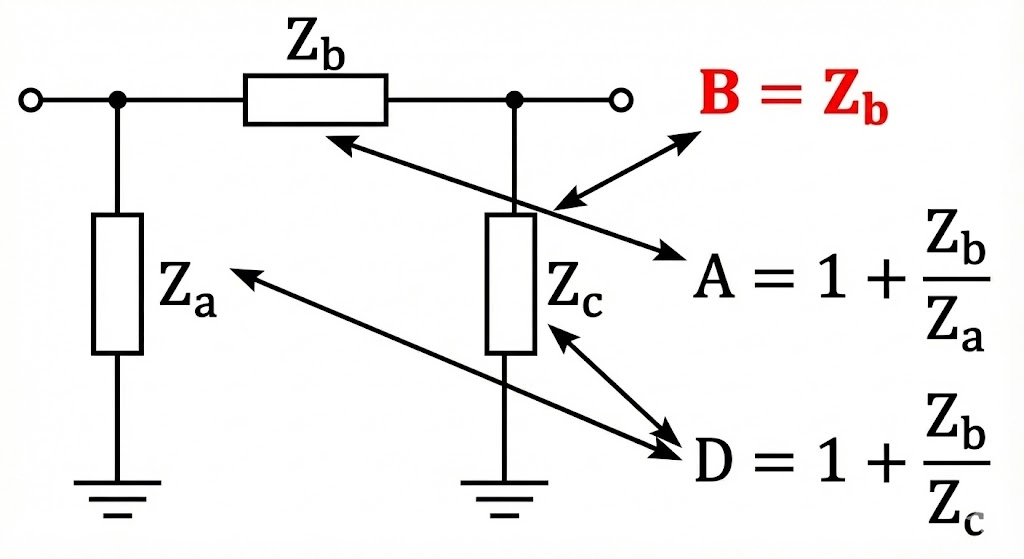

🔥 파이형 필살기: B 구하는 법

"계산이고 뭐고 필요 없다. 지붕에 써진 숫자가 그냥 B야."
(예: 지붕이 10옴이다? 그럼 B는 그냥 10이야. 개꿀이지?)

💡 데칼코마니 팁:
회로 왼쪽이랑 오른쪽이 똑같이 생겼으면?
→ 무조건 A 값과 D 값이 똑같아. (보기에서 A, D 다른 놈은 다 지워!)

🏁 거봐, 별거 아니지?

"행렬 몰라도 그림만 보니까 할 만하지?
오늘 배운 거 딱 2개야.

① T자는 '가운데 다리' 뒤집기 (C)
② 파이자는 '지붕' 그대로 가져오기 (B)

이것만 가지고 실제 시험 문제를 어떻게 푸는지 바로 보여줄게.
다음 글에서 눈으로 답 찍는 신세계를 경험하게 될 거야. 클릭!"

(진짜 쉬운지 눈으로 확인하러 가자!)

🕵️‍♂️ 개념 장착 완료? 이제 사냥 나갈 시간이야!

형이야. 지난번 이론 편에서 라플라스 [번역기 3종 세트] 다 외웠지?
(혹시 아직 안 봤으면 보고 와. 여기 클릭!)

"형, 미분 적분 진짜 안 해도 돼요?" 아직도 의심하는 눈초리가 느껴진다.
그래서 준비했어. 실제 기출문제를 가져와서 네가 배운 치트키로 얼마나 쉽게 풀리는지 눈앞에서 보여줄게.
딱 3문제만 같이 풀자. 펜도 필요 없어. 눈으로 따라와! 👀

⚡️ 들어가기 전 3초 복습! (치트키 장전)

Q. 시간 함수 f(t) = e^-5t의 라플라스 변환 함수 F(s)는?

Q. 그림과 같은 R-C 직렬 회로에서 커패시터 C 양단의 전압을 출력으로 할 때 전달함수 G(s)는?

(입력 전압이 R과 C를 거치고, 출력은 C에서 뽑아내는 상황)

Q. 전향 경로 이득 G=10, 루프 이득 H=1인 부귀환(Negative Feedback) 시스템의 전체 전달함수는?

🏁 봤지? 수학 몰라도 다 풀린다!

"어때? 진짜 미분 적분 하나도 안 쓰고 3문제 다 풀었지?
시험장에서도 똑같아. 쫄지 말고 배운 대로만 찍고 와.
라플라스 8문제는 이제 네 점수 자판기야. 과락 걱정은 끝났어.

이제 회로이론 마지막 관문, [3순위: 4단자망]만 남았다.
행렬(Matrix) 나온다고 도망가지 마. 이것도 형이 '숫자 놀이'처럼 다 부셔줄게."

(마지막 고비만 넘으면 합격이다! 클릭!)
